Xbee - Jak začít?
Průvodce pro kupující.
Průvodce představuje popis jednotlivých modulů ze série Xbee a rozdíly mezi nimi, takže můžete vybraný modul snadno přizpůsobit potřebám daného projektu.
XBee jsou malé, modré moduly, které vám umožňují vytvořit bezdrátovou komunikační síť. Jedná se o jednoduchou alternativu ke kabelovému sériovému připojení. Fungují dobře všude tam, kde je kabelové připojení obtížné nebo nemožné.
V prodeji je mnoho systémů, které se liší podle řady (řada 1, řada 2, řada 3), typu antény nebo verze modelu. Výhodou XBee je skutečnost, že většina modulů, bez ohledu na sérii, má stejný pinout. Ve výsledku je lze zaměnitelně použít ve stejných projektech. Následující článek vám pomůže vybrat ten správný modul přizpůsobený potřebám klienta.
Co je XBee a Zigbee?
- XBee - Jedná se o moduly umožňující bezdrátovou komunikaci mezi programovatelnými elektronickými zařízeními. Používají síťový protokol IEEE 802.15.4 , zajišťují rychlý přenos ve vícebodových a mesh sítích. Jsou navrženy pro vysoce výkonné vestavěné systémy, které vyžadují nízkou latenci a rychlý přenos dat. Jinými slovy, XBee jsou snadno použitelné bezdrátové komunikační moduly.
- Zigbee - Standard přenosu dat v síťových bezdrátových sítích. Vyznačuje se nízkou spotřebou energie, používá se mimo jiné v domácí automatizaci, komunikaci mezi senzory, výstražnými systémy. Systém XBee je založen na standardu Zigbee s některými dalšími funkcemi v estetickém balíčku.
XBee Series 1, Series 2…?
- XBee 802.15.4 (XBee Series 1) - Nejjednodušší moduly, které nevyžadují konfiguraci. Určeno pro lidi, kteří začínají své dobrodružství s XBee. Pracují ve vícebodové síti (point-to-point). Moduly řady 1 a 2 nejsou kompatibilní s hardwarem. To znamená, že není možné je spojit dohromady.
- XBee 802.15.4 + BLE (XBee Series 3) - nástupce stažené série 2. Vylepšená verze modulů řady 1 a 2 podporující nejen 802.15.4 a ZigBee, ale také protokoly BLE. S moduly můžete komunikovat pomocí rozhraní UART nebo SPI. Síť mesh lze nakonfigurovat tak, aby komunikovala s dalšími zařízeními ve vaší domácnosti, práci nebo na jiném místě.
Jakou anténu zvolit?
- Čipová anténa - Přijímač ve formě malého integrovaného obvodu umístěného na desce. Antény tohoto typu jsou nahrazeny přijímači, které mají podobné vlastnosti integrované do PCB cest (Trace PCB Anténa).
- Drátová anténa - Přijímač ve formě krátkého drátu namontovaného na modulu.
- u.FL Anténa - konektor připojený k modulu. Skvělé řešení pro vyvedení antény mimo pouzdro, ve kterém jsou uzavřené integrované obvody.
- Anténa RPSMA - velký konektor připojený k modulu. Stejně jako v předchozím případě existují dobrá řešení pro vyvedení antény mimo pouzdro - krabici.

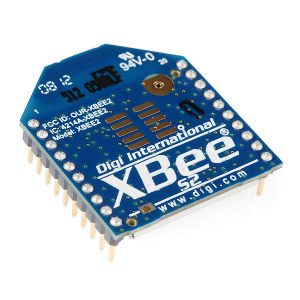

- Stopová (PCB) anténa - přijímač zabudovaný do mozaiky cest PCB. Má vlastnosti podobné čipové anténě.
Standard vs Pro?
- Moduly Standard vs Pro - XBee ve verzi Pro se vyznačují větším výkonem a tím i větším dosahem. Jsou však dražší a větší než standardní systémy. Užitečné všude tam, kde je hlavním faktorem velká vzdálenost mezi přístupovými body.
Seznam modulů XBee
| název | Frekvence | Napájení | Max. | Rychlost | Protokol | Multi | Pletivo |
|---|---|---|---|---|---|---|---|
| XBee 802.15.4 (řada 1) | 2,4 GHz | +0 dBm | 100 m | 250 kb / s | 802.15.4 | X | |
| XBee-PRO 802.15.4 (řada 1) | 2,4 GHz | +18 dBm | 1,5 km | 250 kb / s | 802.15.4 | X | |
| XBee 802.15.4 + BLE (řada 3) | 2,4 GHz | +8 dBm | 1,2 km | 250 kb / s | ZigBee 3.0 | X | X |
| XBee-PRO 802.15.4 + BLE (řada 3) | 2,4 GHz | +19 dBm | 3,2 km | 2 50 kbp str | ZigBee 3.0 | X | X |
