Odporový dotykový LCD TFT 5 '' 800x480px HDMI + GPIO pro Raspberry Pi 4/3/2 / B + / Zero - Waveshare 10563
5palcová odporová dotyková obrazovka Waveshare pro Raspberry Pi s rozlišením 800 x 480 px. Funguje s Raspberry Pi verze 4, 3, 2, B +, Zero a Zero W přes HDMI a GPIO piny.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Dotykový displej Waveshare - odporový LCD TFT 5 '' 800x480px HDMI + GPIO pro Raspberry Pi 4/3/2 / B + / Zero
5 "odporová dotyková obrazovka pro Raspberry Pi s rozlišením 800 x 480 px. Funguje s Raspberry Pi verze 4, 3, 2, B +, Zero a Zero W přes piny HDMI a GPIO - příslušné konektory jsou součástí sady. Zařízení také pracuje s minipočítači: Banana Pi a Beagle Bone Black.

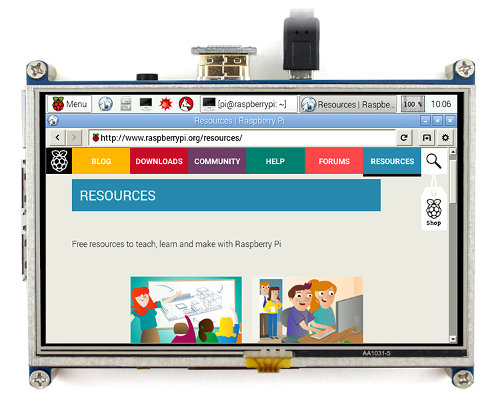

Zařízení komunikuje prostřednictvím konektoru HDMI (obrázek) a pinů GPIO (dotyk).
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.

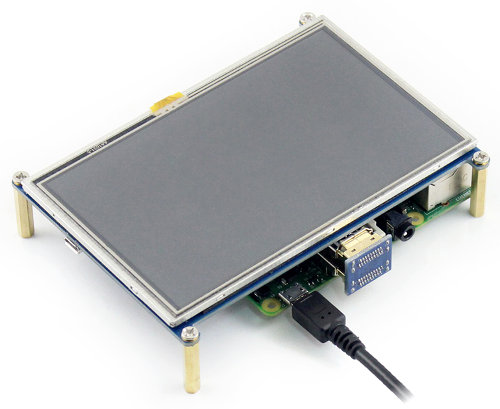

Příklad připojení obrazovky k Raspberry Pi.
Spojení s Raspberry Pi
Chcete-li spustit obrazovku, položte zařízení na piny GPIO Raspberry Pi a připojte konektor HDMI.
Software pro zobrazení
Výrobce připravil operační systém s nainstalovanými ovladači. Systém by měl být rozbalen pomocí vhodného programu, např. WinZip, a nahrán na kartu pomocí programu Win32 Disk Imager.
Podrobný popis připojení a instalace ovladačů bez změny systému Raspberry Pi a image hotového systému najdete na webových stránkách výrobce . |
Screenshot programu Win32 Disk Imager , po výběru systému stačí kliknout na tlačítko Zapsat a počkat, až bude proces instalace dokončen.
Rozhraní GPIO s dotykovým displejem
| Pin GPIO | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájení 3,3 V. |
| 2, 4 | 5V | Napájení 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nepřipojený. |
| 6, 9, 14, 20, 25 | GND | Hmotnost. |
| 19 | TP_SPI | Vstup dat rozhraní SPI pro dotykový panel. |
| 21 | TP_SO | Datový výstup rozhraní SPI pro dotykový panel. |
| 22 | TP_IRQ | Přerušení dotykového panelu a detekce dotyku nastaví nízký stav. |
| 23 | TP_SCK | Hodinový signál SPI pro dotykový panel. |
| 26 | TP_CS | Výběr čipu pro dotykový panel. |
Bydlení
Naše nabídka obsahuje také speciální pouzdro, které vám umožní nastavit obrazovku pod úhlem 45° nebo 60°. Součástí pouzdra jsou šrouby pro připevnění Raspberry Pi za obrazovku.
Specifikace dotykové obrazovky Waveshare
- Typ: dotyková obrazovka, odporová
- Úhlopříčka: 5 "
- Rozlišení: 800 x 480 px
- Funguje s: Raspberry Pi verze 4, 3, 2, B +, Zero a Zero W (funguje přímo se systémem od výrobce)
- Na obrazovce je 26 pinů GPIO
- Funguje také se všemi zařízeními HDMI (dotyková funkce není k dispozici).
- 4 montážní otvory (včetně šroubů)
- Rozměry obrazovky: 121 x 76 mm
Vnější rozměry obrazovky.
Sada obsahuje
- 5 "dotyková odporová obrazovka
- HDMI konektor
- Dotkněte se stylusu
- Upevňovací šrouby
Také najdete v naší nabídce
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD TFT |
| Obrazovka - úhlopříčka | 5,00 '' |
| Obrazovka - rozhraní | HDMI + GPIO |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 800x480px |
| Šířka | 14 cm |
| Výška | 4 cm |
| Hloubka | 10 cm |
| Hmotnost | 0,187 kg |
