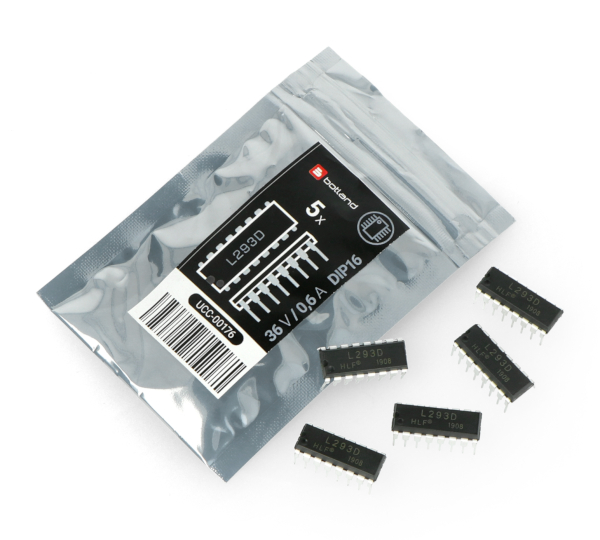

L293D - dvoukanálový ovladač pro motory 36V / 0,6A - 5 ks.
Dvoukanálový motorový ovladač. Napájecí napětí až 36 V. Průměrný proud na kanál 600 mA (dočasně až 1,2 A). Pouzdro: DIP 16 (průchozí otvor). Sada obsahuje 5 kusů systémů.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: L293D - dvoukanálový motorový driver 36 V / 0,6 A - 5 ks.
Dvoukanálový ovladač motoru. Napájecí napětí do 36 V. Průměrný proud na kanál 600 mA (dočasně do 1,2 A). Pouzdro: DIP 16 (průchozí otvor). Sada obsahuje 5 kusů žetonů.
L293D - ovladač stejnosměrného motoru
Nabízíme vysoce kvalitní měniče stejnosměrných motorů. Jedná se o dvoukanálové integrované obvody, určené pro použití s napětím do 36 V a proudem nepřesahujícím 0,6 A na jeden kanál (okamžitý proud může být až 1,2 A na jeden kanál). Systém je uzavřen ve standardním pouzdře typu DIP. Pro studující může být užitečný zejména stojánek (lze zakoupit samostatně), díky kterému prvek snadno připojíte a odpojíte bez nutnosti pájení.
Zboží se prodává v balíčcích po 5 kusech.
L293D - dvoukanálový ovladač pro motory 36 V / 0,6 A - 5 ks.
Video popisující činnost H můstku - budiče stejnosměrných motorů.
H-můstek nejvyšší kvality
Prvek vyrábí vynikající firma s celosvětovou působností - SGS Thomson Microelectronics (francouzsko-italský původ). V jednom balení dostanete 5 těchto zařízení. Tento typ ovladače se mezi elektronikou nazývá „H-bridge“ a používá se nejčastěji k ovládání mobilních robotů. Jde o systém běžně známý lidem z robotického a elektronického průmyslu, protože je na trhu již řadu let a je perfektní pro mnoho projektů. Díky tomu snadno najdete mnoho učebních materiálů a učebních pomůcek s jeho využitím. Je ideální pro ovládání jednoduchého mobilního robota (dva kanály pro samostatné ovládání rychlosti dvou kol) nebo jakéhokoli jiného zařízení založeného na elektromotorech. Za zmínku stojí, že zařízení má vestavěné ochranné diody , díky kterým ani v případě nesprávného zapojení jednotlivých pinů nedojde k nebezpečnému zkratu. Umožňují pouze proudění elektrického proudu určitým směrem.
Dvoukanálový H můstek 2x 0,6A / 36V
Čip L293D je jedním z nejoblíbenějších integrovaných H-můstků používaných v zařízeních pro kutily i v komerčních ovladačích motoru. Nabízí proudovou účinnost 0,6 A / kanál a dokáže pracovat s napájecím napětím až 36 V.
Systém je řízen čtyřmi směrovými vstupy (INPUT 1..4) a dvěma aktivačními vstupy (ENABLE 1 a 2). Frekvence řídicích signálů (při použití PWM modulace) by neměla překročit 5 kHz.
Specifikace produktu: L293D - dvoukanálový ovladač motoru 36V / 0,6A
Počet kanálů: 2
- Maximální napájecí napětí motorů: 36V
- Průměrný proud kanálu: 0,6 A
- Špičkový proud na kanál: 1,2 A
- Pouzdro: DIP 16 (průchozí otvor)
- Vestavěné ochranné diody
Podrobnosti v dokumentaci . V naší nabídce nechybí ani stojany, které usnadňují montáž systémů do průchozího pouzdra.
Vzorové schéma zapojení mostu.
Vede
- OUTPUT1, OUPUT2 - Výstupy prvního kanálu
- OUTPUT3, OUPUT4 - Výstupy druhého kanálu
- ENABLE 1 - PWM prvního kanálu
- ENABLE 2 - PWM druhého kanálu
- INPUT1, INPUT2 - směr prvního kanálu
- INPUT3, INPUT4 - směr druhého kanálu
- NAPÁJENÍ LOGICKÉHO NAPĚTÍ Vss - napájení logické části
- NAPÁJECÍ NAPĚTÍ Vs - napájení motorů
Použijte dokumentaci
Před použitím prvku použijte přiloženou technickou dokumentaci . Uvnitř najdete podrobný popis zařízení, přesné rozměry, všechny podepsané piny a aktuální vlastnosti a limity, které má. Pouze s použitím takových informací jste schopni správně zařadit zařízení do projektu a plně využít jeho možností.
L293D - nepostradatelný prvek v dílně každé amatérské robotiky
H-můstek je klasická systémová topologie, používaná při bipolárním řízení zátěží (např. motorů, elektromagnetů atd.) v systémech napájených asymetrickým napětím. Umožňuje měnit polarizaci napětí na řízeném prvku současným zapnutím příslušného ze dvou párů výstupních tranzistorů, umístěných na "úhlopříčce" můstku. Další podrobnosti naleznete v datovém listu.
L293D - dvoukanálový ovladač pro motory 36V / 0,6A - 5 ks. je vynikající nabídkou pro amatéry robotiky, modeláře a elektrotechniky pracující na konstrukci přesných mechanismů poháněných stejnosměrnými motory a nízkovýkonovými krokovými motory.
| Název | Hodnota |
|---|---|
| Napětí z | 4,5 V. |
| Napětí dolů | 36 V |
| Účinnost proudu | 0,6 A |
| Počet kanálů | 2 |
| Šířka | 4,3 cm |
| Výška | 6,5 cm |
| Hloubka | 1,7 cm |
| Hmotnost | 0,002 kg |
