HX711- zesilovač pro tenzometrický paprsek - SparkFun SEN-13879
Operační zesilovač navržený pro podporu tenzometrických paprsků. Systém je napájen napětím od 2,7 V do 5,0 V, komunikuje přes dvouvodičovou sběrnici: datovou a hodinovou linku.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Zesilovač SparkFun HX711 - pro tenzometrický paprsek
Operační zesilovač navržený pro podporu tenzometrických paprsků. Systém je napájen napětím od 2,7 V do 5,0 V, komunikuje přes dvouvodičovou sběrnici: datovou a hodinovou linku.
Botland je oficiálním distributorem modulů a příslušenství firmy SparkFun Electronics. Tento známý americký výrobce poskytuje kompletní základ pro realizaci elektronických projektů. V nabídce máme výhradně originální produkty SparkFun Electronics.
Připojení zesilovače
Tenzometry jsou podporovány tzv Wheatstoneův můstek, tj. Dráty připojené následujícím způsobem:
- Červená (ČERVENÁ) - kladné buzení nebo VCC (výkon)
- Černá (BLK) - negativní buzení nebo GND (zem)
- Bílá (WHT) - pozitivní zisk, pozitivní signál nebo pozitivní výstup
- Zelená (GRN) - záporný zisk, negativní signál nebo záporný výstup
- Žlutá (YLW) - uzemnění, volitelný vstup ke snížení elektromagnetického rušení

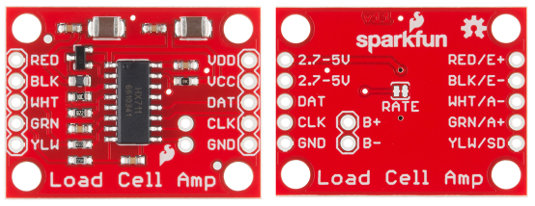

Připojení zesilovače
- Červená (ČERVENÁ): kladné buzení nebo VCC (výkon)
- Černá (BLK): negativní buzení nebo GND (zem)
- Bílá (WHT): pozitivní zisk, pozitivní signál nebo pozitivní výstup
- Zelená (GRN): záporný zisk, negativní signál nebo záporný výstup
- Žlutá (YLW): uzemnění, volitelný vstup ke snížení elektromagnetického rušení
Pro komunikaci s mikrokontrolérem, např. Deskou Arduino, systém používá dvě linky: CLK a DAT.
| Pin | Popis |
|---|---|
| VCC | Napájecí napětí od 2,7 V do 5,0 V. |
| DAT | Datová linka komunikační sběrnice. |
| CLK | Hodinová linka komunikační sběrnice. |
| GND | Hmotnost systému. |
ČERVENÉ WHT GRN YLW | Linky pro připojení tenzometrického paprsku. Popis je nad nákresem. |
Produkt je kompatibilní s Arduino |
Specifikace zesilovače pro tenzometrické paprsky
- Napájecí napětí: od 2,7 V do 5,0 V
- Odběr proudu: až 1,5 mA
- Nastavitelná rychlost vzorkování: od 10 sps do 80 sps
- Systém nereverzuje řídicí signál
- Závěr: otvory pro konektory goldpin - 2,54 mm (lištu je nutno zakoupit samostatně)
- Rozměry modulu: 31 x 23 mm
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Šířka | 5 cm |
| Výška | 0,5 cm |
| Hloubka | 8,5 cm |
| Hmotnost | 0,003 kg |
